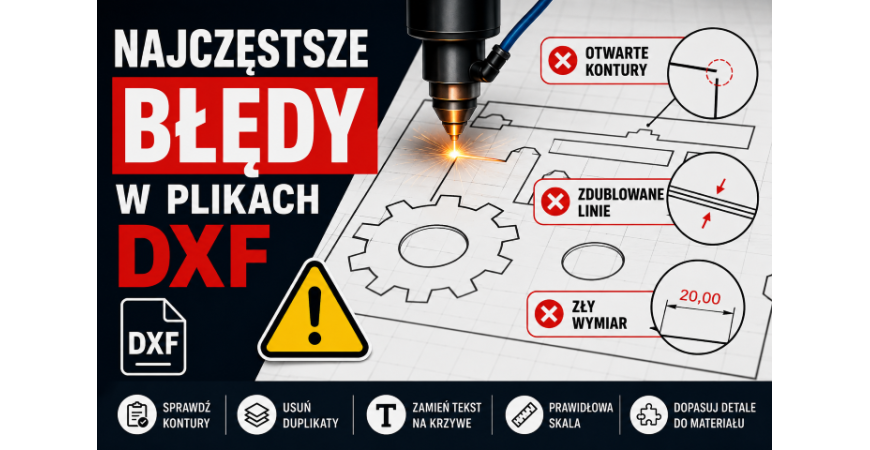

Najczęstsze błędy przy cięciu plików DXF – jak ich uniknąć?

Pliki DXF są jednym z najpopularniejszych formatów wykorzystywanych przy cięciu laserowym, plazmowym, wodnym oraz frezowaniu CNC. Dobrze przygotowany projekt pozwala szybko przejść od pomysłu do gotowego elementu. Niestety, nawet drobny błąd w pliku może spowodować problemy podczas produkcji: przepalenia, niedocięcia, zły wymiar detalu albo konieczność poprawiania projektu od zera.

W tym artykule omawiamy najczęstsze błędy przy cięciu plików DXF i podpowiadamy, jak ich uniknąć.

1. Otwarte kontury

Jednym z najczęstszych problemów są niezamknięte kontury. Na pierwszy rzut oka projekt może wyglądać poprawnie, ale końce linii nie zawsze idealnie się łączą.

Dla programu CAM lub maszyny CNC taki kształt może nie być pełnym obrysem. W efekcie ścieżka cięcia zostaje wygenerowana niepoprawnie albo detal nie zostaje wycięty do końca.

Przed wysłaniem pliku do cięcia warto sprawdzić, czy wszystkie linie tworzą zamknięte kształty, szczególnie przy elementach dekoracyjnych, napisach i skomplikowanych ornamentach.

2. Zdublowane linie

Zdublowane linie to kolejny częsty błąd w plikach DXF. Dwie identyczne linie mogą znajdować się dokładnie jedna na drugiej, przez co trudno je zauważyć podczas zwykłego podglądu projektu.

Problem pojawia się dopiero na maszynie. Laser, plazma lub frez może przejechać po tym samym miejscu kilka razy, co powoduje przepalenia, nadmierne nagrzewanie materiału i pogorszenie jakości krawędzi.

Dlatego przed cięciem dobrze jest usunąć duplikaty oraz zbędne fragmenty geometrii.

3. Zbyt małe detale

Nie każdy detal, który wygląda dobrze na ekranie, będzie możliwy do wykonania w materiale. Bardzo cienkie mostki, małe otwory, delikatne zakończenia lub mikroskopijne elementy mogą się przepalić, odkształcić albo po prostu wypaść po cięciu.

Szczególnie ważne jest to przy projektach dekoracyjnych, napisach, topperach, szablonach i ozdobach z cienkiej sklejki, plexi lub metalu.

Przygotowując plik DXF, warto dopasować minimalną grubość elementów do materiału oraz technologii cięcia.

4. Brak uwzględnienia szerokości cięcia

Każda technologia cięcia ma swoją szczelinę cięcia, czyli tzw. kerf. Jest to szerokość materiału usuwana przez laser, plazmę, wodę lub frez.

Jeżeli projekt nie uwzględnia tej wartości, gotowy element może mieć inne wymiary niż założono. Otwory mogą być za małe, elementy zewnętrzne za duże lub odwrotnie — w zależności od ustawień kompensacji.

Przy elementach, które mają do siebie pasować, np. w projektach składanych, stojakach, organizerach czy szablonach technicznych, ma to ogromne znaczenie.

5. Zła skala pliku

Częstym problemem jest także nieprawidłowa skala. Plik DXF może być zapisany w milimetrach, calach lub bez jasno określonych jednostek. Po imporcie do programu maszyny projekt może okazać się kilka razy za mały albo za duży.

Przed cięciem zawsze warto sprawdzić jeden wymiar kontrolny, na przykład szerokość całego projektu lub średnicę otworu. To prosty sposób, aby uniknąć kosztownych pomyłek.

6. Niepotrzebne warstwy i elementy pomocnicze

W plikach DXF często zostają linie konstrukcyjne, osie, ramki, opisy, wymiary lub ukryte elementy. Dla projektanta są pomocne, ale dla maszyny mogą oznaczać dodatkowe ścieżki cięcia.

Efekt? Maszyna może wyciąć coś, co miało być tylko oznaczeniem pomocniczym.

Przed zapisaniem finalnego pliku warto usunąć wszystkie zbędne elementy i zostawić tylko geometrię przeznaczoną do cięcia lub grawerowania.

7. Teksty niezamienione na krzywe

Jeżeli projekt zawiera napisy, tekst powinien być zamieniony na krzywe, kontury lub obrysy. W przeciwnym razie program może nie odczytać fontu, zastąpić go innym albo całkowicie pominąć napis.

To szczególnie ważne przy personalizowanych projektach DXF: dekoracjach ściennych, tabliczkach, napisach na ślub, urodziny, firmowe logo czy topperach.

Zamiana tekstu na krzywe gwarantuje, że napis zostanie odczytany dokładnie tak, jak został zaprojektowany.

8. Zbyt dużo punktów na krzywych

Niektóre projekty DXF, szczególnie eksportowane z programów graficznych, mają krzywe rozbite na ogromną liczbę krótkich odcinków. Maszyna musi wtedy wykonać wiele drobnych ruchów zamiast płynnego cięcia.

Może to spowolnić pracę, pogorszyć jakość krawędzi i zwiększyć ryzyko drgań lub nierówności.

Warto upraszczać geometrię tam, gdzie jest to możliwe, ale bez utraty kształtu projektu.

9. Przecinające się lub nachodzące linie

Jeżeli linie w projekcie przecinają się w niekontrolowany sposób, program może mieć problem z ustaleniem prawidłowej ścieżki. Dotyczy to zwłaszcza ozdobnych wzorów, mandali, dekorów, napisów i projektów z wieloma elementami wewnętrznymi.

Nieprawidłowe przecięcia mogą skutkować dodatkowymi nacięciami, błędną kolejnością cięcia lub uszkodzeniem detalu.

Przed produkcją warto dokładnie sprawdzić miejsca, w których linie się łączą, przecinają albo znajdują bardzo blisko siebie.

10. Brak mostków w literach i szablonach

W szablonach i napisach problemem mogą być litery z zamkniętymi środkami, takie jak A, O, P, D, R, B. Jeżeli projekt nie ma mostków, wewnętrzne części liter po prostu wypadną po wycięciu.

To częsty błąd przy projektowaniu szablonów malarskich, tabliczek, oznaczeń i napisów dekoracyjnych.

Jeśli środek litery ma pozostać na miejscu, trzeba dodać odpowiednie połączenia, czyli mostki.

11. Za małe odstępy między elementami

Przy układaniu wielu elementów na jednym arkuszu należy zachować odpowiednie odstępy. Jeśli kształty są zbyt blisko siebie, materiał może się przegrzać, odkształcić lub uszkodzić podczas cięcia.

Ma to znaczenie szczególnie przy cienkiej sklejce, plexi, kartonie, tworzywach sztucznych oraz cienkich blachach.

Dobre rozmieszczenie elementów pozwala oszczędzić materiał, ale nie powinno odbywać się kosztem jakości cięcia.

12. Nieodpowiednia wersja pliku DXF

Nie wszystkie programy i maszyny obsługują najnowsze wersje DXF. Czasami plik zapisany w nowym formacie nie otwiera się poprawnie albo traci część geometrii po imporcie.

Dlatego warto zapisywać pliki w możliwie uniwersalnej wersji DXF, szczególnie jeśli projekt ma być używany na różnych maszynach lub przekazywany do zewnętrznej firmy.

Jak przygotować plik DXF do cięcia?

Przed wysłaniem projektu na maszynę warto sprawdzić kilka podstawowych rzeczy:

• czy wszystkie kontury są zamknięte,
• czy nie ma zdublowanych linii,
• czy teksty są zamienione na krzywe,
• czy projekt ma prawidłową skalę,
• czy nie zostały zbędne warstwy i opisy,
• czy detale nie są zbyt małe dla wybranego materiału,
• czy zachowano odpowiednie odstępy między elementami.

Taka kontrola zajmuje chwilę, a może oszczędzić dużo czasu, materiału i nerwów.

Podsumowanie

Dobrze przygotowany plik DXF to podstawa udanego cięcia. Nawet najlepsza maszyna nie naprawi błędów w projekcie, dlatego warto zadbać o poprawną geometrię jeszcze przed rozpoczęciem produkcji.
