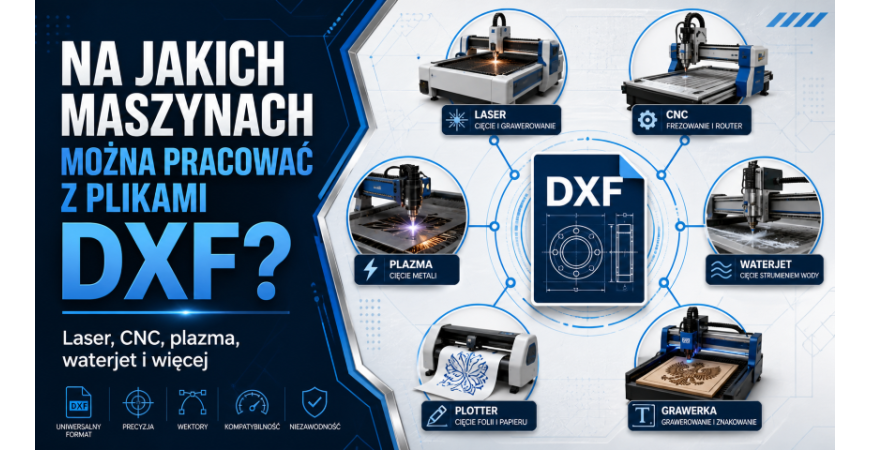

Na jakich maszynach można pracować z plikami DXF?

Pliki DXF są jednym z najpopularniejszych formatów wykorzystywanych w projektowaniu, produkcji i obróbce materiałów. Powstały jako format wymiany danych CAD, czyli sposób na przenoszenie rysunków technicznych między różnymi programami projektowymi. Dzięki temu DXF stał się praktycznym standardem w wielu procesach produkcyjnych — od cięcia laserem, przez frezowanie CNC, aż po obróbkę blach i grawerowanie.

Warto jednak pamiętać o jednej rzeczy: plik DXF najczęściej nie jest jeszcze gotowym programem dla maszyny. Zwykle zawiera geometrię, czyli linie, łuki, okręgi, krzywe i kontury. Dopiero oprogramowanie CAD/CAM zamienia te dane na ścieżkę narzędzia, parametry cięcia lub kod maszynowy.

1. Lasery CNC

Jednym z najczęstszych zastosowań plików DXF jest cięcie laserowe. Dotyczy to zarówno laserów CO₂ do sklejki, pleksi, papieru, skóry czy tworzyw, jak i laserów fiber używanych do cięcia metalu.

DXF świetnie sprawdza się przy projektach takich jak:

• dekoracje ścienne,
• elementy reklamowe,
• szyldy,
• panele ozdobne,
• elementy konstrukcyjne,
• części z blachy,
• szablony i formy.

Laser odczytuje przygotowaną geometrię jako kontur, po którym ma prowadzić wiązkę. Dlatego w projektach DXF ważne jest, aby linie były poprawnie zamknięte, nie nachodziły na siebie i miały właściwą skalę.

2. Przecinarki plazmowe CNC

Pliki DXF są również bardzo popularne przy pracy z plazmą CNC. Takie maszyny wykorzystuje się głównie do cięcia stali, aluminium i innych metali przewodzących prąd.

Przecinarki plazmowe często pracują na projektach 2D, dlatego DXF pasuje do nich bardzo dobrze. Sprawdza się przy produkcji:

• bram i ogrodzeń,
• tablic i napisów metalowych,
• dekoracji ze stali,
• części warsztatowych,
• elementów konstrukcyjnych,
• detali przemysłowych.

Przy plazmie szczególnie ważna jest kompensacja szerokości cięcia, czyli tzw. kerf. Projekt DXF powinien być przygotowany tak, aby po wycięciu element miał oczekiwany wymiar.

3. Waterjet, czyli cięcie wodą

Maszyny waterjet także mogą pracować na geometrii przygotowanej w formacie DXF. Cięcie wodą z dodatkiem ścierniwa pozwala obrabiać bardzo różne materiały: metal, kamień, szkło, ceramikę, kompozyty, gumę czy tworzywa.

DXF jest tu przydatny, ponieważ waterjet podobnie jak laser czy plazma — potrzebuje precyzyjnego konturu cięcia. Format dobrze sprawdza się przy projektach, w których liczy się dokładność i możliwość pracy z materiałami trudnymi do obróbki cieplnej.

4. Frezarki CNC i plotery frezujące

Kolejną grupą maszyn są frezarki CNC oraz plotery frezujące. Wykorzystuje się je do obróbki drewna, MDF, sklejki, aluminium, tworzyw sztucznych, dibondu czy płyt kompozytowych.

Plik DXF może służyć jako baza do:

• wycinania kształtów,
• frezowania konturów,
• wykonywania kieszeni,
• grawerowania,
• tworzenia form,
• produkcji mebli i elementów dekoracyjnych.

W tym przypadku samo DXF to dopiero początek. Program CAM musi określić średnicę frezu, głębokość obróbki, liczbę przejść i prędkości pracy.

5. Plotery tnące do folii, papieru i kartonu

DXF może być wykorzystywany także przy ploterach tnących, które pracują z folią samoprzylepną, papierem, kartonem, flexem, flockiem czy materiałami do reklamy wizualnej.

To zastosowanie jest szczególnie popularne w branży reklamowej i dekoracyjnej. Na podstawie pliku DXF można przygotować:

• naklejki,
• szablony malarskie,
• napisy,
• grafiki na witryny,
• oznaczenia techniczne,
• elementy opakowań.

Tutaj bardzo ważne jest, aby projekt był zapisany jako czyste krzywe wektorowe. Teksty najlepiej zamienić na krzywe, żeby uniknąć problemów z brakującymi fontami.

6. Grawerki CNC

Pliki DXF są przydatne również w pracy z grawerkami mechanicznymi i laserowymi. Mogą zawierać linie, kontury lub wzory przeznaczone do znakowania powierzchni.

Grawerowanie na podstawie DXF stosuje się między innymi przy:

• tabliczkach znamionowych,
• personalizowanych prezentach,
• brelokach,
• panelach opisowych,
• frontach urządzeń,
• dekoracjach,
• oznaczeniach technicznych.

W zależności od maszyny DXF może być użyty bezpośrednio albo zaimportowany do programu, który przygotuje właściwą ścieżkę grawerowania.

7. Maszyny do obróbki blach

DXF bardzo często pojawia się w branży blacharskiej. Służy do przygotowywania rozwinięć blach, konturów cięcia i elementów przeznaczonych do dalszej obróbki.

Z plikami DXF mogą współpracować między innymi:

• lasery do blach,
• wykrawarki CNC,
• prasy krawędziowe z oprogramowaniem CAD/CAM,
• systemy do nestingu,
• linie produkcyjne do elementów metalowych.

W takim zastosowaniu DXF jest wygodny, ponieważ pozwala łatwo przenieść płaski kształt detalu z projektu do produkcji.

8. Drukarki 3D (ale pośrednio)

W przypadku drukarek 3D plik DXF zwykle nie jest formatem końcowym. Drukarki 3D najczęściej pracują na plikach STL, 3MF lub podobnych formatach siatkowych. DXF może jednak posłużyć jako punkt wyjścia: na przykład jako szkic 2D, który następnie zostanie wyciągnięty w programie CAD do modelu 3D. Dopiero taki model eksportuje się do formatu odpowiedniego dla slicera.

To dobre rozwiązanie przy projektowaniu prostych elementów technicznych, zawieszek, paneli, obudów, dystansów czy płaskich detali z nadaną grubością.

Jak przygotować plik DXF do pracy z maszyną?

Aby uniknąć problemów podczas produkcji, warto zadbać o kilka podstawowych zasad:

• sprawdzić skalę i jednostki projektu,
• usunąć zdublowane linie,
• zamknąć kontury przeznaczone do cięcia,
• zamienić teksty na krzywe,
• uprościć zbyt skomplikowane ścieżki,
• oddzielić warstwy cięcia, grawerowania i znakowania,
• uwzględnić szerokość narzędzia lub cięcia,
• wykonać próbę na małym fragmencie materiału.

Dobrze przygotowany DXF oszczędza czas, zmniejsza ryzyko błędów i ułatwia współpracę między projektantem, operatorem maszyny i klientem.

Podsumowanie

Pliki DXF można wykorzystać na wielu typach maszyn: laserach CNC, plazmach, waterjetach, frezarkach, ploterach tnących, grawerkach oraz urządzeniach do obróbki blach. W wielu przypadkach są one uniwersalnym mostem między projektem a produkcją.

Najważniejsze jest jednak to, aby pamiętać, że DXF to przede wszystkim geometria projektu. Ostateczny efekt zależy od poprawnego przygotowania pliku, właściwego programu CAM i parametrów dobranych do konkretnej maszyny oraz materiału.

Dobrze wykonany plik DXF może więc stać się punktem startowym dla bardzo różnych realizacji — od małej naklejki, przez dekorację ze sklejki, aż po precyzyjnie wycięty element metalowy.
